Рифей-05

Описание
Технические характеристики
Документация
Полезная информация
Выпускаемая продукция
Модификации

Цена: договорная

Оборудование снято с производства

Механизированная вибропрессующая линия «Рифей-05» является высокотехнологичным оборудованием, предназначенным для выпуска из жестких бетонных смесей различных строительных изделий методом объема вибропрессования. С помощью данного комплекса можно производить довольно широкий ассортимент стройматериалов, в числе которых облицовочные и стеновые камни, бордюры, тротуарная плитка, решетки для газонов и прочие элементы благоустройства разнообразных форм и конфигураций. Геометрия готовых изделий, получаемых на этой линии, практически идеальна, благодаря чему строительство становится экономнее. При этом переход на выпуск другого вида изделия и соответствующая переналадка линии занимает не более 1 часа и заключается в смене матриц-пуансон.

При создании линии «Рифей-05» учитывалось, что ее будут эксплуатировать в России и странах СНГ, где имеется немало регионов с дефицитом собственной стройиндустрии. Конструкция комплекса предполагает легкий доступ к его узлам и агрегатам, а используемые комплектующие в большинстве своем однотипны и поставляются в требуемом количестве. Вследствие этого замена вышедших из строя элементов не влечет за собой больших материальных и временных затрат.

Вибропресс «Рифей-05» считается оборудованием, относящимся к категории компактных, его габариты составляют 8,5×2,0×2,7 м. Для его функционирования минимально требуемая площадь равна 150 м2, при этом монтаж линии не обязательно должен осуществляться в закрытом помещении, установить его можно под навесом, но в любом случае высота потолков или навеса должна быть не мене 3 м. Сам же оборудование весьма надежно, нетребовательно к условиям размещения и имеет сравнительно низкие затраты на его эксплуатацию. Простота управления комплексом позволяет нанимать для его обслуживания персонал, не имеющий высокой квалификации.

Технические характеристики комплекса Рифей-05

 Производительность*:       Зона формируемых изделий 780x390 мм
  камень пустотелый 390х190х188 мм 115-150 шт./ч  Высота формируемых изделий 70–230 мм
  плитка тротуарная 200х100 мм кв. м 4.6-10 кв.м/ч           Размеры поддона для формования  900х450 мм
  камень бордюрный 1000×300×150 мм  40 шт./ч  Цикл формования 50–125 сек.
 Габаритные размеры комплекса:  Потребляемая электроэнергия:
  длина 8500 мм    напряжение 380 В
  ширина 2150 мм    частота 50 Гц
  высота 2600 мм    установленная мощность 14,8 кВт
 Масса 3 тонны  Персонал 3-5 человек*

* – данные зависят от уровня организации производства и способа механизации вспомогательных работ

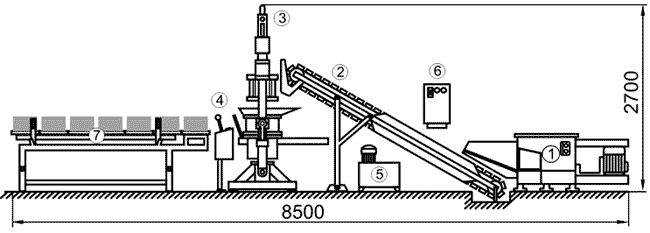

Схема линии "Рифей-05":

В состав вибропрессовой установки «Рифей-05» входят следующие узлы и агрегаты:

  • смеситель миксерного типа;
  • транспортер для подачи смеси в матрицу вибропресса;
  • вибропресс, формующий изделий из жесткой бетонной смеси;
  • накопитель с установленным стеллажом с поддонами;
  • пуасон-матрица СКЦ 1

За счет включения в конструкцию «Рифей-05» специальной формообразующей оснастки по типу «пуансон-матрица» оборудование позволяет в ограниченные сроки выпускать необходимые объемы такой продукции, как:

  • камни стеновые пустотелые, соответствующие ГОСТ 6133. Изделия обладают повышенными теплоизоляционными свойствами благодаря пустотности 30% и предназначаются для кладки внутренних и наружных стен производственных и жилых помещений.
  • камни стеновые полнотелые, соответствующие ГОСТ 6133. Предназначаются для кладки стен особой прочности в производственных и жилых зданиях.
  • камни стеновые перегородочные и половинки продольные. 25%-ная пустотность обеспечивает изделиям повышенные звукоизоляционные и теплозащитные свойства. Предназначаются для кладки внутренних перегородок в производственных и жилых зданиях.
  • облицовочный камень “колотый гранит”. Предназначен для облицовки заборов, парапетов, зданий и т.п. с целью придания их поверхности декоративного аспекта. Вибропресс прессует бетонные изделия, которые разрубаются на отдельные камни после твердения (приспособление для разрубания, сплиттер «Рифей-Колун» поставляется опционально).
  • камень бордюрный, а также поребрик. Бардюры предназначены для ограждения газонов, тротуаров и т.п. За одну формовку вибропресс делает от 1 до 4 камней.
  • плита тратуарная “прямоугольник”. Предназначена для мощения пешеходных площадок и тротуаров. Может окрашиваться пигментом при замешивании бетонной смеси. За одну формовку вибропресс делает 9 плиток.
  • плита тратуарная “катушка”. Элементы зацепления между плитками позволяют мощеной поверхности воспринимать значительные сдвигающие усилия по длинной стороне плитки. Предназначается для мощения площадей, проездов, дворов, устройства тротуаров и других поверхностей, по которым движутся легковые автомобили и пешеходы. За одну формовку вибропресс делает 8 плиток.
  • плита тратуарная “толстушка”. Развитая боковая поверхность уложенной плитки воспринимают повышенные сдвигающие усилия в любых направлениях. Предназначается для устройства тротуаров и мощения поверхностей, по которым движутся грузовые и легковые автомобили. За одну формовку вибропресс делает 6 плиток.


Камень стеновой пустотелый СКЦ-1 (Код: 101.5)
Камень стеновой полнотелый СКЦ-1 (Код: 102.5)
Камень цокольный рядовой «Растр ломаный»
(Код: 105.5)
Камень цокольный угловой «Растр ломаный»
(Код: 106.5)
Камень перегородочный 120мм (Код: 108.5)
Камень перегородочный 90мм (Код: 109.5)
Кирпич стеновой утолщенный (Код: 110.5)
Камень облицовочный ломаный СКВ-2-Д
(Код: 112.5)
Камень карнизный "Сапожок" (Код: 115.5)
Камень карнизный "Сандрик" (Код: 116.5)
Плитка облицовочная с фаской (Код: 129.5)
Камень стеновой с щелевой фаской (Код: 130.5)
Камень декоративный облицовочный СКВ-7
(Код: 132.5)
Камень столбовой круглый (Код: 133.5)
Камень стеновой с круглыми пустотами
(Код: 151.5)
Камень стеновой двухпустотный (Код: 158.5)
Камень стеновой 2-х пустотный ломаный угловой (Код: 171.5)
Камень стеновой 2-х пустотный ломаный рядовой (Код: 172.5)
Камень стеновой полнотелый с канавкой для раскола (Код: 197.5)
Камень стеновой пустотелый "Термоблок"
(Код: 216.5)
Плита тротуарная ПТ Ш 22-19 "Шестигранник" (Код: 401.5)
Плита тротуарная ПТ П 25-12 "Прямоугольная 250х123" (Код: 402.5)
Плита тротуарная ПТ К 19-16 "Катушка"
(Код: 403.5)
Плита тротуарная 1Ф9.7 "Толстушка" (Код: 405.5)
Плита тротуарная ПТ Р 33-19 "Ромб" (Код: 407.5)
Плита тротуарная "Квадрат 39" (Код: 408.5)
Решетка ДК-2 "Прямая" (Код: 409.5)
Решетка садовая (Код: 410.5)
Плита тротуарная "Квадрат 19" (Код: 411.5)
Лоток глубокий (Код: 412.5)
Плита тротуарная "Волна" (Код: 419.5)
Плитка тротуарная "Шестигранник вытянутый" (Код: 421.5)
Желобок (Код: 426.5)
Плита тротуарная "100х200" (Код: 430.5)
Решетка газонная косая (Код: 439.5)
Плитка тротуарная "Прямоугольная 250x82"
(Код: 449.5)
Вазон В-4 "Растр" (Код: 601.5)
Лоток средний (Код: 605.5)
Камень парапетный (Код: 610.5)
Камень бордюрный БК-1 (Код: 611.5)
Вазон "Усиленный" В-2 (Код: 613.5)
Камень бордюрный БК-4 (Код: 614.5)
Камень бордюрный БК-5 (Код: 616.5)
Вазон В-3 "Зеленая стена" (Код: 617.5)
Камень столбовой (Код: 622.5)

С помощью вибропрессующей линии «Рифей-05» можно выпускать широкую номенклатуру строительных изделий. Сырье для их производства – это смесь воды, вяжущего (обычно цемент) и заполнителя, в качестве последнего используется щебень, золы, керамзит, опилки или другой материал, способный после смешивания с цементом сохранять заданную форму.

Нормальный температурный режим эксплуатации данного оборудования находится в диапазоне от +5о С до +45о С, поэтому устанавливать его допускается как в помещении, так и под простым навесом с условием, что высота потолка или навеса составляет минимум 3 м. необходимая же площадь для размещения станка, а также складов сырья и продукции равна 150 м2.

Монтаж вибропресса, включая сооружение фундаментных колодцев и подключение коммуникаций, производится нашими специалистами в течение 7-14 дней. Примерно столько же понадобится на проведение пусконаладочных работ.

Готовым изделиям, чтобы их можно было складировать и транспортировать, необходимо вылежаться один-два дня в зависимости от температуры воздуха. 100% прочность продукция приобретает через 28 суток, при условии, что температура не опускалась ниже +20о С.
